u       頻率范圍 500kHz ~ 40 MHz

u       高精度中等口徑天線

u       布設快速簡易

u       天線堅固、隱蔽

u       高靈敏度

u       低功耗

u       有效接收短暫信號

u       共用參考信號提供相位相干

u       可與其它干涉儀相關聯擴展

u       使用 SSL 加密協議傳輸目標定位信息

u       典型測向精度優于２度（SD 標準差）

u       使用基于 DDC 的寬帶數字接收機

u       WD-6200 便攜式

u       WD-6300 19”機架式

萬瑞 WD-6200/WR-6300 測向系統是釆用相位相關多通道干涉儀方法和信號的統計處理技術組成的中短波測向系統，性價比高，可靠性好，測量精確，可為政府、軍事、執法等部門的應用需求提供解決方案。

系統小型化、輕量化、堅固化，適合固定或便攜場合架設。

本系統由于釆用軟件數字接收機(SDR)，具有髙精度和髙靈敏度的特性，使得系統可以不使用并行信號處理方式來架構。這樣的系統不但可以滿足測向系統的任務，而且也能夠充作短波截聽情報的接收系統。

WD-6200 / WD-6300 系統由三個部分組成：天線陣，相位相關的接收機組，計算機處理。

檢測天線采用特殊設計的髙增益有源單極天線。天線陣的大小可簡單地根據系統所要用的頻段來定。當天線布成“L”形時，每條腿的經典長度為 5 米的最佳頻率覆蓋為 3 MHz 至 30MHz，腿長 10 米的最好覆蓋頻率在 1 MHz 至 15 MHz 之間。

接收機為基于 WD-G33DDC (SDR) 改制的相位相關接收機，加裝在一個牢固的便攜外殼里（WD-6200）或19”機箱內（WD-6300）。

計算機作為系統接口，對接收到的信號進行處理和分析。

系統除了能精確測量水平方位之外，也能測量到達信號的仰角。倘若在已知電離反射層高度的情況下，則可估算出目標的位置，而不必返回到使用傳統的多元三角大地測量法來確定目標位置。

整個天線陣的安裝架設只需要二個人，耗時少于30 分鐘，而接收機系統和計算機系統可以在固定站房里操作，或者把它們安置在一個合適的車廂里。

與硬件模塊設計相結合創新開發的短波測向系統軟件具有很大的靈活性，它的性能是一般技術系統達不到旳。

硬件

WD-6200 / WD-6300 測向系統采用了現代化元器件、WR-G34DDC 相位相關軟件短波接收機和特殊設計的高增益有源單極天線。

接收機系統安裝在一個便攜箱/19”機箱里，它可以用交流市電供電，也可以用汽車?yán)锏闹绷麟娫醇友b逆變器選件來供電，以不同方式來適合固定或移動布設的使用。

為了有效地操作系統，建議使用兩個監視器，一個監視器用來操作測向功能，另一個監視器用來正?？刂平邮諜C(jī)。

軟件

WD-6200 / WD-6300 系統的核心是它的現代化的數字信號處理軟件。除了標準的 WR-G3xDDC 風格的圖形用戶接口之外，系統軟件還要解決復雜的數學運算和相關的處理。

系統是完全軟件化的，這意味著只要簡單地更改軟件就可以添加和改變功能和模塊。

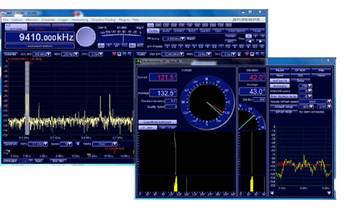

水平方位和俯仰方位顯示都是以正北為參考，同時還清楚地顯示出反射波和其它因素使方位角測量值的質量變壞的影響。有一個動態可調緩存器，可以由用戶來使用，將一段時間

內方位角採樣值處理成平均值。還有，柱狀圖和瀑布圖顯示也可以幫助操作員判斷測量值的質量。

另外，系統還集成了一個數字記錄儀，它可以實時記錄和回訪所收到的中頻 (IF) 端的信號以及音頻電平信號。

選件

系統可以擴展下列硬件和軟件：

封閉式環形天線，用于天線架設空間有限，采用沃森-瓦特模式進行測向。

客戶端/服務器軟件，可以遠程控制接收機和測向操作。

三角大地測量/地圖作業軟件包，要求系統有多個測向站，并且以適當?shù)?/span> (TCP/IP) 網絡鏈接。測向數據從測向站送至三角大地測量系統，運算結果把“位置”顯示(或標識)在地圖上。地圖的數據須另行與相關地圖供應方安排。
